9-19，9-26系列離心通風機

概述：

9-19、9-26系列的離心通風機基本都是用在鍛冶爐還有高壓強制的通風上面，并且普遍的應用在運輸物料、運輸空氣還有無腐蝕性，沒有包含粘性物質的氣體，包含的塵土還有硬質的顆粒物質不高于150 mg/m3，介質的溫度不可以大于80℃。

型式 :

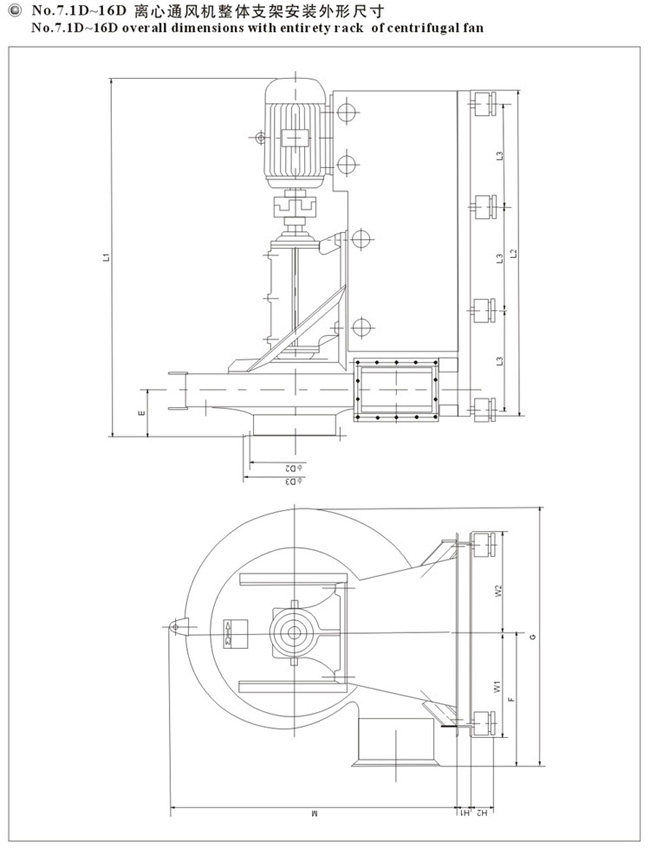

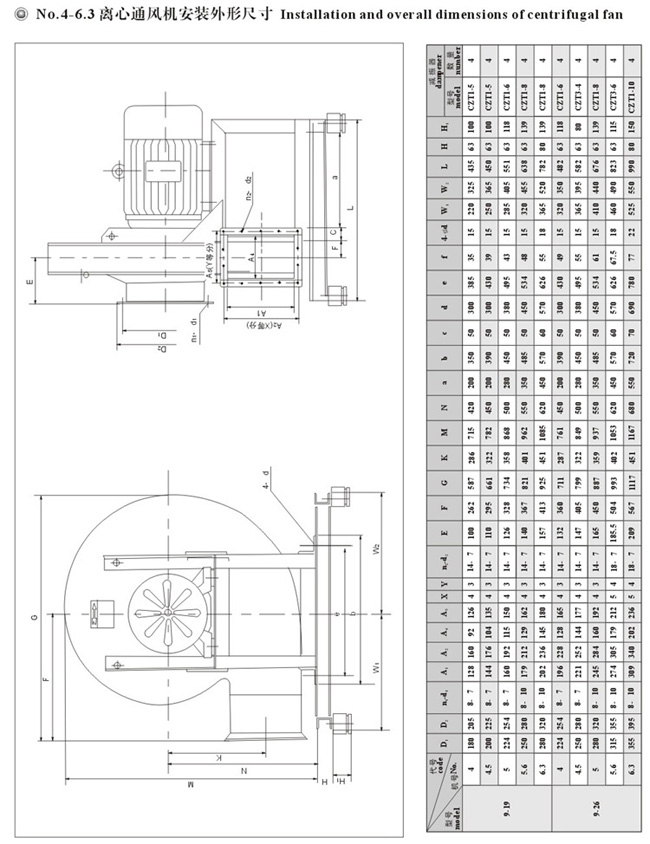

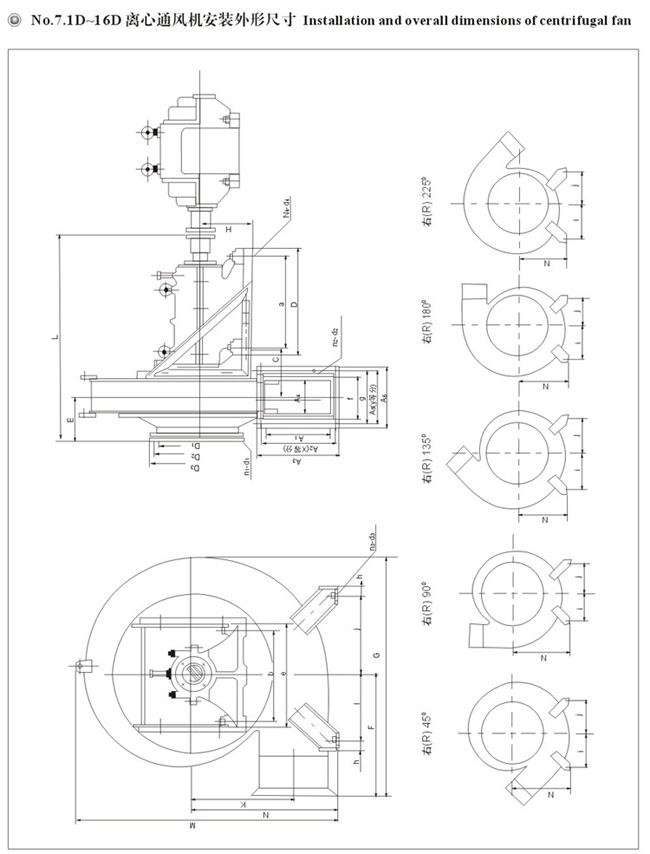

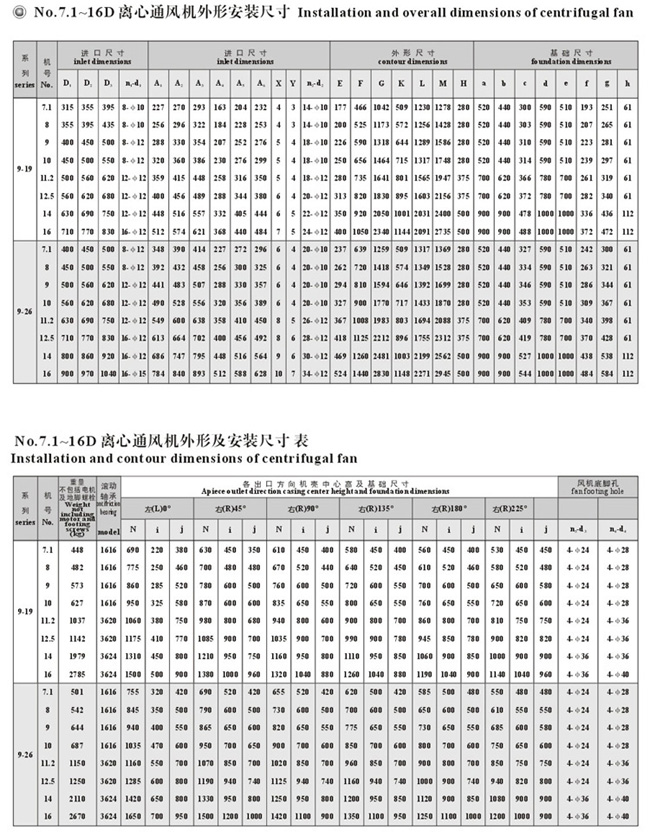

本系列風機分為No.4-16共有13種機號，出風口角度有0°、45°、90°、135°、180°、225°共6種，No.4-6.3為A式傳動，No.7.1-16為D式傳動，均為單吸式。

結構：

風機主要由機殼、葉輪、集風器、軸承箱和傳動組成。 葉輪由前向彎曲型葉片、曲線型輪蓋和平板中盤及鑄鋼輪轂所組成，9-19型風機葉片為12片，9-26型風機葉片為16片，成型后經靜、動平衡校正，故運轉平穩可靠。 機殼采用優質鋼板蝸形線焊接成整體。集風器制成收斂式流線型的整體結構，用螺栓固定在前蓋板上。

傳動部主軸選用的是優質碳鋼制造而成，并且用聯軸器傳動。 可按照用戶需求配制減振臺座。

訂貨須知 :

訂貨時應標注寫明風機型號、轉速、流量、風壓(靜壓)、用途、傳動方式、旋轉方向、出風口角度、以及電機型號規格等。如有特殊要求，訂貨時應及時提出。
